对于网关Gateway的简单了解

· 21 min read
CheverJohn

了解网关

In computer networking and telecommunications, a gateway is a component that is part of two networks, which use different protocols. The gateway will translate one protocol into the other. A router is a special case of a gateway.

Gateways, also called protocol converters, can operate at any network layer. The activities of a gateway are more complex than that of the router or switch as it communicates using more than one protocol.

Both the computers of internet users that serve pages to users are host nodes. The nodes that connect the networks in between are gateways. These are gateway nodes:

  • the computers that control traffic between company networks
  • the computers used by internet service providers (ISPs) to connect users to the internet

gateway must be implied on larger networks to interconnect them.

计算机网络和通信交流中,网关是一个承载两个网络之间的一个部分,两个网络可能会使用不同的协议。网关将会进行对协议的翻译工作。路由是网关的一个特殊例子。

Gateway,也叫做协议转换。我们需要知道的是,网关它是可以在任何一个网络层进行操作的。此外,网关使用多个协议进行通信时,它的行为活动却远比路由器or交换机更为复杂。

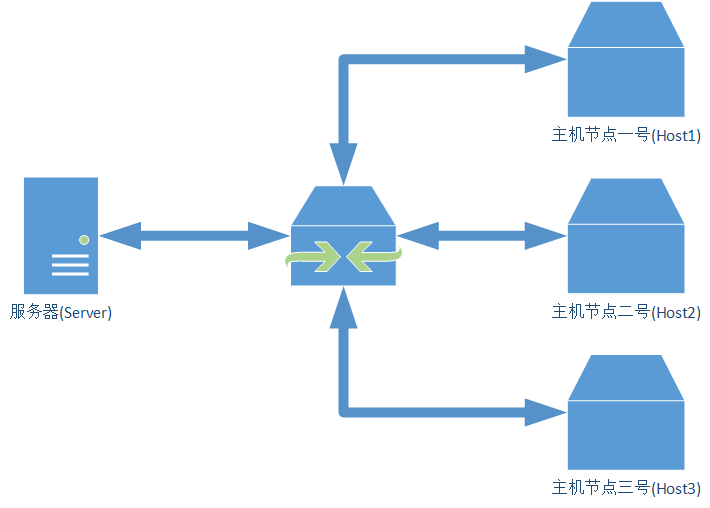

Gateway_quick_look

在互联网中,假设有两个主机节点,其中一个主机节点为另外一个提供页面服务。这里面连接网络之间的节点称为网关。这些网关节点可以是:

  • 控制公司网络之间流量的计算机
  • 互联网服务提供商(ISP)所使用的将用户连接到互联网的计算机

以上便是主要来自于wiki的网关解释。其实还是有点虚,读完一切之后,我想你只会记住以下几点:协议转换、连接网络之间的节点

但其实这些感觉还是远远不够的,继续再找点资料吧。

从当代互联网业务层面去理解网关服务

没有Gateway服务之前

众所周知,现在的互联网中,碎片化的微服务一定是主流,比如会员、商品、推荐服务等都可以做其中一个小小的微服务。

那这个时候就会出现问题了, 开始描述场景:如果业务比较简单的话,我们可以通过给每个业务都分配一个独立的域名(https://service.api.company.com) 开始描述问题:

  • 每个业务都会需要进行鉴权、限流、权限校验等逻辑。这很麻烦,新增一个业务就得新增一套逻辑。

  • 如果业务简单,应该还是可以cover需求的。但是咱们比如说淘宝、亚马逊一类的公司业务,每次一打开页面,可能会涉及到数百个微服务系统工作,如果每一个微服务都分配一个域名的话

    • 一方面客户端代码会很难维护;
    • 另一方面是连接数会非常多,这在调用中会很低效
  • 采用域名的方法,对于环境的隔离也不太友好。

  • 另外一个最重要的问题,后端每个微服务可能都是由不同语言编写的,可能会采用不同的协议,比如HTTP、Dubbo、gRPC等等。我们不可能要求客户端适配这么多种协议,这是一项非常有挑战性的工作。项目会变得非常复杂且难以维护。

  • 后期如果微服务需要进行重构,那必须要客户端配合你一起进行改造,不合理呢。

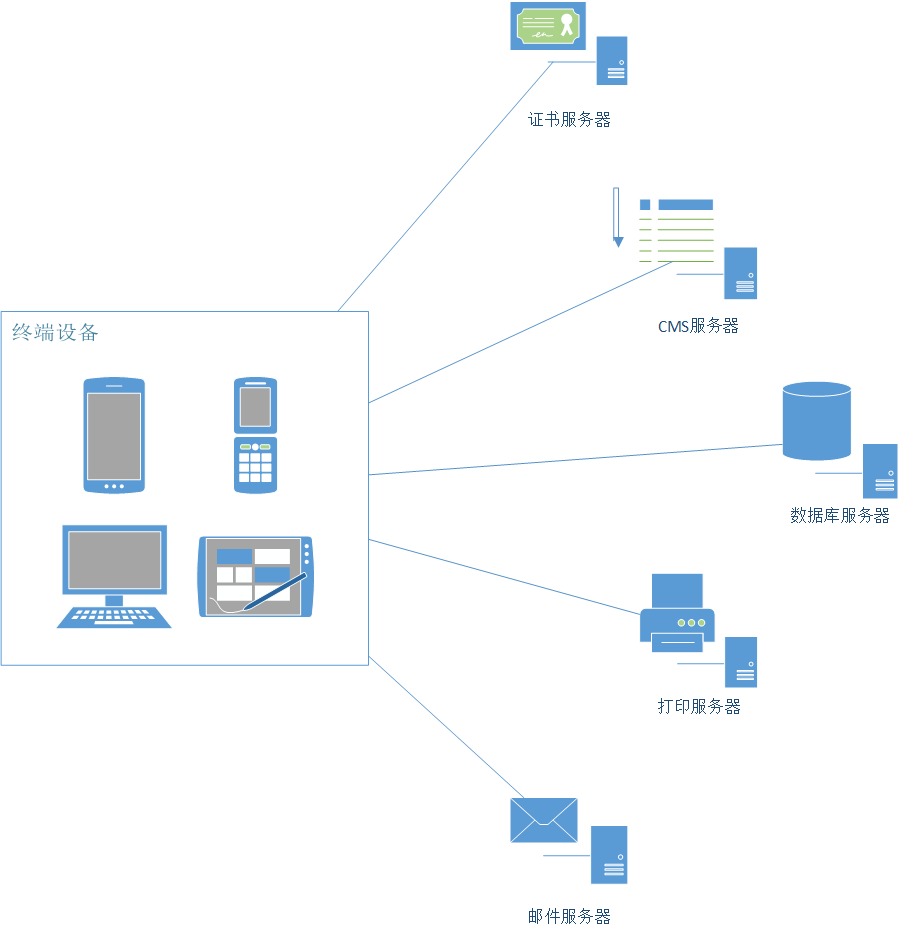

    Gateway_service_in_internet

有了API Gateway服务之后

于是为了解决以上痛点,聪明的工程师们,实现了API网关,实现一个API网关接管所有的入口流量,类似于Nginx的作用,将所有用户的请求转发给后端的服务器们。但网关做的不仅仅只是简单的转发,也会针对流量做一些扩展,比如:

  • 鉴权
  • 限流
  • 熔断
  • 权限
  • 协议转换
  • 错误码统一
  • 缓存
  • 日志
  • 监控
  • 告警等

这样将通用的逻辑抽出来,由网关统一去做,业务方也能够更加专注于业务逻辑,提升迭代的效率。

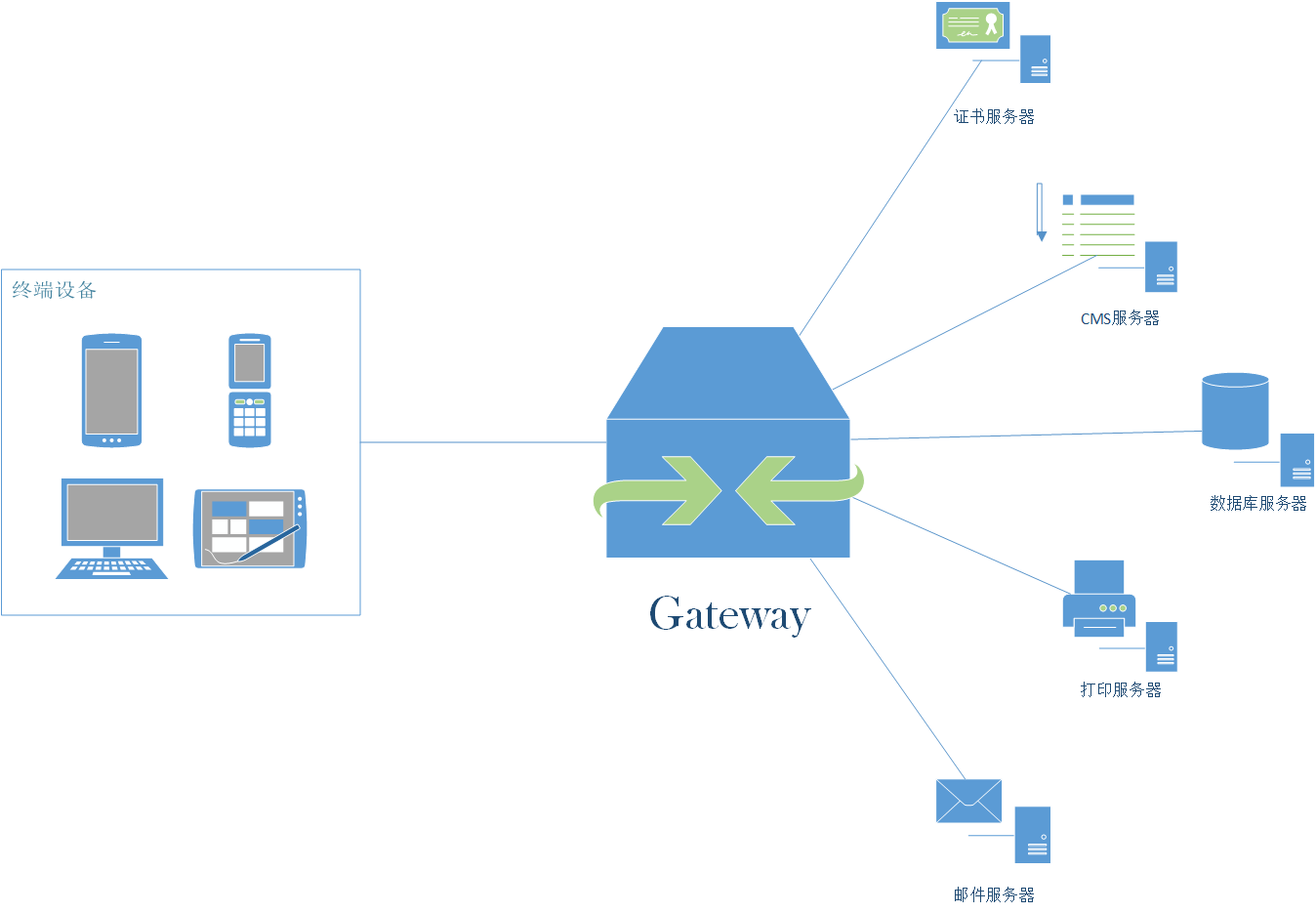

Gateway_in_network_begin

通过引入API网关,客户端只需要与API网关交互,而不用与各个业务方的接口分别通讯。但是一个高性能、稳定的网关,也需要很多点。

对网关的一些功能进行解释

协议转换

内部的API可能是由很多种不同的协议实现的,比如HTTP、Dubbo、GRPC等,但对于用户来说其中很多都不是很友好,或者根本没法对外暴露,比如Dubbo服务,因此需要在网关层做一次协议转换,将用户的HTTP协议请求,在网关层转换成底层对应的协议,比如HTTP -> Dubbo, 但这里需要注意很多问题,比如参数类型,如果类型搞错了,导致转换出问题,而日志又不够详细的话,问题会很难定位。

服务发现

网关作为流量的入口,负责请求的转发,但首先需要知道转发给谁,如何寻址,这里有几种方式:

  • 写死在代码/配置文件里,这种方式虽然比较挫,但也能使用,比如线上仍然使用的是物理机,IP变动不会很频繁,但扩缩容、包括应用上下线都会很麻烦,网关自身甚至需要实现一套健康监测机制。
  • 域名。采用域名也是一种不错的方案,对于所有的语言都适用,但对于内部的服务,走域名会很低效,另外环境隔离也不太友好,比如预发、线上通常是同一个数据库,因此网关读取到的可能是同一个域名,这时候预发的网关调用的就是线上的服务。
  • 注册中心。采用注册中心就不会有上述的这些问题,即使是在容器环境下,节点的IP变更比较频繁,但节点列表的实时维护会由注册中心搞定,对网关是透明的,另外应用的正常上下线、包括异常宕机等情况,也会由注册中心的健康检查机制检测到,并实时反馈给网关。并且采用注册中心性能也没有额外的性能损耗,采用域名的方式,额外需要走一次DNS解析、Nginx转发等,中间多了很多跳,性能会有很大的下降,但采用注册中心,网关是和业务方直接点对点的通讯,不会有额外的损耗。

服务调用

网关由于对接很多种不同的协议,因此可能需要实现很多种调用方式,比如HTTP、Dubbo等,基于性能原因,最好都采用异步的方式,而Http、Dubbo都是支持异步的,比如apache就提供了基于NIO实现的异步HTTP客户端。 因为网关会涉及到很多异步调用,比如拦截器、HTTP客户端、dubbo、redis等,因此需要考虑下异步调用的方式,如果基于回调或者future的话,代码嵌套会很深,可读性很差,可以参考zuul和spring cloud gateway的方案,基于响应式进行改造。

优雅下线

优雅下线也是网关需要关注的一个问题,网关底层会涉及到很多种协议,比如HTTP、Dubbo,而HTTP又可以继续细分,比如域名、注册中心等,有些自身就支持优雅下线,比如Nginx自身是支持健康监测机制的,如果检测到某一个节点已经挂掉了,就会把这个节点摘掉,对于应用正常下线,需要结合发布系统,首先进行逻辑下线,然后对后续Nginx的健康监测请求直接返回失败(比如直接返回500),然后等待一段时间(根据Nginx配置决定),然后再将应用实际下线掉。另外对于注册中心的其实也类似,一般注册中心是只支持手动下线的,可以在逻辑下线阶段调用注册中心的接口将节点下线掉,而有些不支持主动下线的,需要结合缓存的配置,让应用延迟下线。另外对于其他比如Dubbo等原理也是类似。

性能

网关作为所有流量的入口,性能是重中之重,早期大部分网关都是基于同步阻塞模型构建的,比如Zuul 1.x。但这种同步的模型我们都知道,每个请求/连接都会占用一个线程,而线程在JVM中是一个很重的资源,比如Tomcat默认就是200个线程,如果网关隔离没有做好的话,当发生网络延迟、FullGC、第三方服务慢等情况造成上游服务延迟时,线程池很容易会被打满,造成新的请求被拒绝,但这个时候其实线程都阻塞在IO上,系统的资源被没有得到充分的利用。另外一点,容易受网络、磁盘IO等延迟影响。需要谨慎设置超时时间,如果设置不当,且服务隔离做的不是很完善的话,网关很容易被一个慢接口拖垮。

而异步化的方式则完全不同,通常情况下一个CPU核启动一个线程即可处理所有的请求、响应。一个请求的生命周期不再固定于一个线程,而是会分成不同的阶段交由不同的线程池处理,系统的资源能够得到更充分的利用。而且因为线程不再被某一个连接独占,一个连接所占用的系统资源也会低得多,只是一个文件描述符加上几个监听器等,而在阻塞模型中,每条连接都会独占一个线程,而线程是一个非常重的资源。对于上游服务的延迟情况,也能够得到很大的缓解,因为在阻塞模型中,慢请求会独占一个线程资源,而异步化之后,因为单条连接所占用的资源变的非常低,系统可以同时处理大量的请求。 如果是JVM平台,Zuul 2、Spring Cloud gateway等都是不错的异步网关选型,另外也可以基于Netty、Spring Boot2.x的webflux、vert.x或者servlet3.1的异步支持进行自研。

缓存

对于一些幂等的get请求,可以在网关层面根据业务方指定的缓存头做一层缓存,存储到Redis等二级缓存中,这样一些重复的请求,可以在网关层直接处理,而不用打到业务线,降低业务方的压力,另外如果业务方节点挂掉,网关也能够返回自身的缓存。

限流

限流对于每个业务组件来说,可以说都是一个必须的组件,如果限流做不好的话,当请求量突增时,很容易导致业务方的服务挂掉,比如双11、双12等大促时,接口的请求量是平时的数倍,如果没有评估好容量,又没有做限流的话,很容易服务整个不可用,因此需要根据业务方接口的处理能力,做好限流策略,相信大家都见过淘宝、百度抢红包时的降级页面。 因此一定要在接入层做好限流策略,对于非核心接口可以直接将降级掉,保障核心服务的可用性,对于核心接口,需要根据压测时得到的接口容量,制定对应的限流策略。限流又分为几种:

  • 单机。单机性能比较高,不涉及远程调用,只是本地计数,对接口RT影响最小。但需要考虑下限流数的设置,比如是针对单台网关、还是整个网关集群,如果是整个集群的话,需要考虑到网关缩容、扩容时修改对应的限流数。
  • 分布式。分布式的就需要一个存储节点维护当前接口的调用数,比如redis、sentinel等,这种方式由于涉及到远程调用,会有些性能损耗,另外也需要考虑到存储挂掉的问题,比如redis如果挂掉,网关需要考虑降级方案,是降级到本地限流,还是直接将限流功能本身降级掉。 另外还有不同的策略:简单计数、令牌桶等,大部分场景下其实简单计数已经够用了,但如果需要支持突发流量等场景时,可以采用令牌桶等方案。还需要考虑根据什么限流,比如是IP、接口、用户维度、还是请求参数中的某些值,这里可以采用表达式,相对比较灵活。

稳定性

稳定性是网关非常重要的一环,监控、告警需要做的很完善才可以,比如接口调用量、响应时间、异常、错误码、成功率等相关的监控告警,还有线程池相关的一些,比如活跃线程数、队列积压等,还有些系统层面的,比如CPU、内存、FullGC这些基本的。 网关是所有服务的入口,对于网关的稳定性的要求相对于其他服务会更高,最好能够一直稳定的运行,尽量少重启,但当新增功能、或者加日志排查问题时,不可避免的需要重新发布,因此可以参考zuul的方式,将所有的核心功能都基于不同的拦截器实现,拦截器的代码采用Groovy编写,存储到数据库中,支持动态加载、编译、运行,这样在出了问题的时候能够第一时间定位并解决,并且如果网关需要开发新功能,只需要增加新的拦截器,并动态添加到网关即可,不需要重新发布。

熔断降级

熔断机制也是非常重要的一项。若某一个服务挂掉、接口响应严重超时等发生,则可能整个网关都被一个接口拖垮,因此需要增加熔断降级,当发生特定异常的时候,对接口降级由网关直接返回,可以基于Hystrix或者Resilience4j实现。

日志

由于所有的请求都是由网关处理的,因此日志也需要相对比较完善,比如接口的耗时、请求方式、请求IP、请求参数、响应参数(注意脱敏)等,另外由于可能涉及到很多微服务,因此需要提供一个统一的traceId方便关联所有的日志,可以将这个traceId置于响应头中,方便排查问题。

隔离

比如线程池、http连接池、redis等应用层面的隔离,另外也可以根据业务场景,将核心业务部署带单独的网关集群,与其他非核心业务隔离开。

网关管控平台

这块也是非常重要的一环,需要考虑好整个流程的用户体验,比如接入到网关的这个流程,能不能尽量简化、智能,比如如果是dubbo接口,我们可以通过到git仓库中获取源码、解析对应的类、方法,从而实现自动填充,尽量帮用户减少操作;另外接口一般是从测试->预发->线上,如果每次都要填写一遍表单会非常麻烦,我们能不能自动把这个事情做掉,另外如果网关部署到了多个可用区、甚至不同的国家,那这个时候,我们还需要接口数据同步功能,不然用户需要到每个后台都操作一遍,非常麻烦。 这块个人的建议是直接参考阿里云、aws等提供的网关服务即可,功能非常全面。

其他

。。。当然可以扩展的功能还有很多很多。
